transmision manual




Debido a la naturaleza del motor de combustión interna de producir potencia utilizable sobre un alcance de velocidad relativamente pequeño, todo automóvil o camión está equipado con una transmisión. La transmisión contiene varios conjuntos de engranajes que ofrecen relaciones variables entre los engranajes activados por el motor y los engranajes que activan al eje de mando eje de tracción. De modo que eligiendo la apropiada relación de engranaje, se puede operar el motor a su velocidad más potente y eficiente.

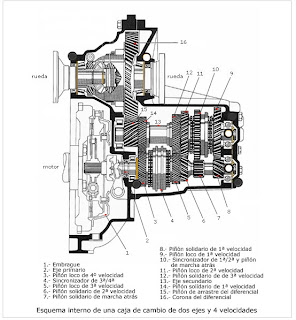

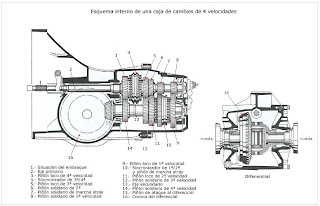

Transmision manual de dos ejes

Este tipo de cajas de cambio ha tenido su desarrollo fundamentalmente para disposiciones de vehículos con tracción delantera. Estas cajas de cambio sólo poseen dos ejes de forma que no poseen un tercer eje intermediario. El eje primario obtiene su giro directamente del motor y lo transmite a un eje secundario que a su vez acciona el conjunto diferencial. De esta forma el tamaño del conjunto caja-diferencial se reduce quedando todo bajo un conjunto compacto. La transmisión de todo el par mediante sólo dos ejes obliga a los piñones a soportar cargas mucho más elevadas que sus homólogos de las cajas de tres ejes. Por tanto es preciso emplear materiales de mayor calidad en la fabricación de estos piñones.





Funcionamiento

1ª velocidad
El desplazamiento del sincronizador de 1ª/2ª (19) hacia la derecha, produce el enclavamiento del correspondiente piñón loco (20) del eje secundario, que se hace solidario de este eje. Con ello, el giro es transmitido desde el eje primario como muestra la figura inferior, obteniendose la oportuna reducción. En esta velocidad se obtiene la máxima reducción de giro, y por ello la mínima velocidad y el máximo par.




2ª velocidad
El desplazamiento del sincronizador de 1ª/2ª (19) hacia la izquierda, produce el enclavamiento del correspondiente piñón loco (18) del eje secundario, que se hace solidario de este eje. Con ello, el giro es transmitido desde el eje primario como muestra la figura inferior, obteniendose la oportuna reducción. En esta velocidad se obtiene una reducción de giro menor que en el caso anterior, por ello aumenta la velocidad y el par disminuye.




3ª velocidad
El desplazamiento del sincronizador de 3ª/4ª (16) hacia la derecha, produce el enclavamiento del correspondiente piñón loco (17) del eje secundario, que se hace solidario de este eje. Con ello, el giro es transmitido desde el eje primario como muestra la figura inferior, obteniendose la oportuna reducción. En esta velocidad se obtiene una reducción de giro menor que en el caso anterior, por ello aumenta la velocidad y el par disminuye.






4 ª velocidad
El desplazamiento del sincronizador de 3ª/4ª (16) hacia la izquierda, produce el enclavamiento del correspondiente piñón loco (14) del eje secundario, que se hace solidario de este eje. Con ello, el giro es transmitido desde el eje primario como muestra la figura inferior, obteniendose la oportuna reducción. En esta velocidad se obtiene una reducción de giro menor que en el caso anterior, por ello aumenta la velocidad y el par disminuye.





5ª velocidad
El desplazamiento del sincronizador de 5ª (12) hacia la derecha, produce el enclavamiento del correspondiente piñón loco (14) del eje primario, que se hace solidario de este eje. Con ello, el giro es transmitido desde el eje primario como muestra la figura inferior, obteniendose la oportuna reducción. En esta velocidad se obtiene una reducción de giro menor que en el caso anterior, por ello aumenta la velocidad y el par disminuye.






Marcha atrás (M.A.)
Cuando se selecciona esta velocidad, se produce el desplazamiento del piñón de reenvio, empujado por un manguito. Al moverse el piñón de reenvio, engrana con otros dos piñones, uno unido a eje primario (9) y el otro lo forma el sincronizador de 3ª/4ª cuya corona externa tiene labrados unos dientes rectos. Una particularidad de los piñones que intervienen en la marcha atrás, es que tienen los dientes rectos en vez de inclinados como los demás piñones de la caja de cambios.
Con este mecanismo se consigue una nueva relación, e invertir el giro del tren secundario con respecto al primario. La reducción de giro depende de los piñones situados en el eje primario y secundario por que el piñón de reenvio actúa únicamente como inversor de giro. La reducción de giro suele ser parecida a la de 1ª velocidad.










Sincronizadores

Las cajas de cambio desde hace muchos años utilizan para seleccionar las distintas velocidades unos dispositivos llamados: sincronizadores, cuya constitución hace que un dentado interno ha de engranar con el piñón loco del eje secundario correspondiente a la velocidad seleccionada. Para poder hacer el acoplamiento del sincronizador con el piñón correspondiente, se comprende que es necesario igualar las velocidades del eje secundario (con el que gira solidario el sincronizador) y del piñón a enclavar, que es arrastrado por el tren intermediario, que gira a su vez movido por el motor desde el primario.
Con el vehículo en movimiento, al activar el conductor la palanca del cambio para seleccionar una nueva relación, se produce de inmediato el desenclavamiento del piñón correspondiente a la velocidad con que se iba circulando, quedando la caja en posición de punto muerto. Esta operación es sencilla de lograr, puesto que solamente se requiere el desplazamiento de la corona del sincronizador, con el que se produce el desengrane del piñón. Sin embargo, para lograr un nuevo enclavamiento, resulta imprescindible igualar las velocidades de las piezas a engranar (piñón loco del secundario y eje), es decir, sincronizar su movimiento, pues de lo contrario, se producirían golpes en el dentado, que pueden llegar a ocasionar roturas y ruidos en la maniobra.
Como el eje secundario gira arrastrado por las ruedas en la posición de punto muerto de la caja, y el piñón loco es arrastrado desde el motor a través del primario y tren intermediario, para conseguir la sincronización se hace necesario el desembrague, mediante el cual, el eje primario queda en libertad sin ser arrastrado por el motor y su giro debido a la inercia puede ser sincronizado con el del eje secundario. Por esta causa, las maniobras del cambio de velocidad deben ser realizadas desembragando el motor, para volver a embragar progresivamente una vez lograda la selección de la nueva relación deseada.





ACONTINUACION SE MUESTRA UNA REPARACION DE UNA TRANSMISION MANUAL DE UN VOLSKVAWEN
